氣動不銹鋼球閥

產品型號:Q641F
產品口徑:DN15-800
產品壓力:1.6-6.4Mpa
產品材質:鑄鐵、鑄鋼、不銹鋼等
連接型式:法蘭
產品密封:增強聚四氟乙烯
結構型式:直通
驅動方式:手動,渦輪,氣動,電動
聯系電話:021-51877967
聯系傳真:021-51685388
聯系郵箱:haoshifamen@126.com
資料下載:點擊下載
聯系地址:上海市松江區茸梅路1108弄
  • 產品簡介
上海好施閥門有限公司生產的Q641F型氣動不銹鋼球閥,制造標準可按國標,美標,日標,德標生產,結構型式采用直通式,驅動方式可選用手動、渦輪、氣動、電動四種方式,連接型式為法蘭連接,密封為增強型聚四氟乙烯,壓力范圍0-6.4Mpa,公稱通徑為DN15-200mm,材質可選用鑄鋼、不銹鋼兩種。更多產品細節歡迎來電咨詢我公司,我司產品一律實行三包:保修、包換、包退,質保一年!同時,我司也可訂做產品,或者來圖加工,具體產品詳情及要求可撥打我司咨詢電話021-51877967,歡迎您的來電,我們將竭誠為您服務!

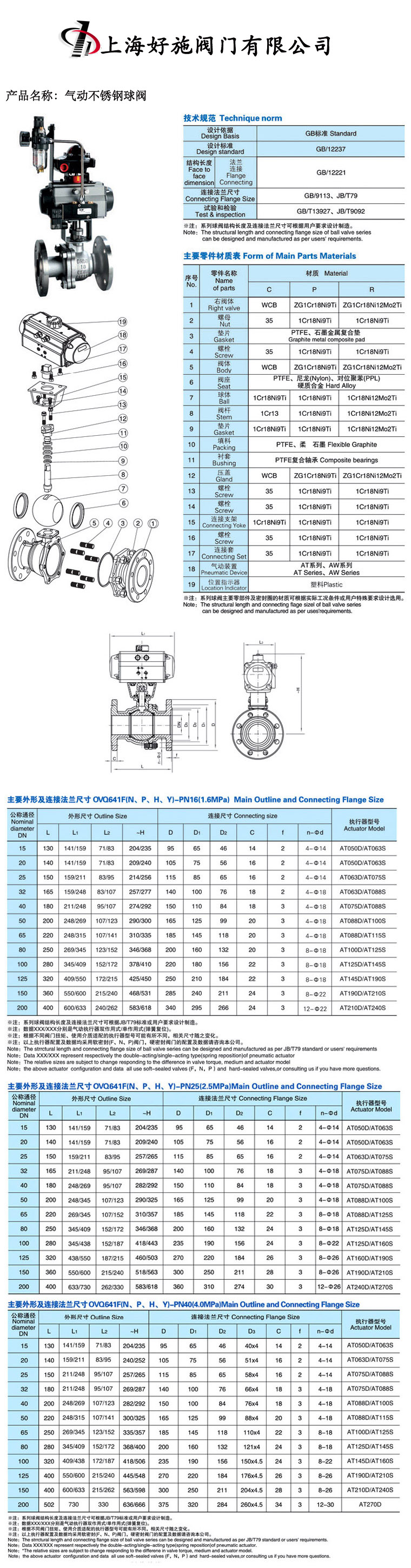

  • 產品詳情

主要性能規范


公稱通徑DN(mm)

15-250

公稱壓力PN(MPa)

1.6

公稱壓力PS(MPa)

強度試驗

2.4

密封試驗

1.76

材料\材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃~300℃

執行器

型號

BAW系列、GT系列、SW系列

氣源壓力

0.4-0.7Mpa


訂購須知

1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。

2、根據管道需要,決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。

3、可選配控制附件:(1)單電控電磁閥(斷電進常閉或常開),(2)雙電控電磁閥(開關式),(3)閥位開關回訊器,(4)氣源處理三聯件。特殊使用環境(易燃易爆場合),何選防爆型。

主要尺寸及執行器配置


公稱通徑DN(mm)

尺寸

執行器型號

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GT52/GT63K

20

117

105

75

55

14

4-14

GT63/GT63K

25

127

115

85

65

14

4-14

GT63/GT83K

32

140

135

100

78

16

4-18

GT83/GT83K

40

165

145

110

85

16

3

4-18

GT83/GT110K

50

178

160

125

100

16

4-18

GT83/GT110K

65

190

180

145

120

18

4-18

GT110/GT127K

80

203

195

160

135

20

8-18

GT127/GT127K

100

305

215

180

155

20

8-18

GT127/GT160K

125

256

245

210

185

22

8-18

GT160/GT190K

150

394

280

240

210

24

8-23

GT190/GT210K

200

457

335

295

265

26

12-23

GT254/BAW20S

250

533

405

335

320

30

12-25

BAW17/BAW20S
